دیاگ
با افزایش پیچیدگی سیستمهای الکترونیکی در خودروهای امروزی، تشخیص دقیق و سریع عیوب اهمیت فراوانی پیدا کرده است. دستگاه دیاگ بهعنوان یکی از ابزارهای اصلی در تعمیرات خودرو، امکان ارتباط با واحدهای کنترل الکترونیکی (ECU) و بررسی وضعیت حسگرها و عملگرها را فراهم میکند. این مقاله به معرفی دیاگ، نحوه عملکرد آن، انواع خطاها، مزایا و نقش آن در افزایش دقت تعمیرات خودرو میپردازد.
در خودروهای مدرن، سیستمهای متعددی از جمله سیستم سوخترسانی، جرقهزنی، ایربگ، ترمز ABS، کنترل پایداری و سیستمهای تهویه، همه تحت نظارت و کنترل واحدهای الکترونیکی هستند. خرابی هر یک از این بخشها معمولاً از طریق ثبت کد خطا در ECU مشخص میشود. دستگاه دیاگ ابزاری برای خواندن، تحلیل و پاک کردن این خطاهاست.
اهمیت این دستگاه زمانی بیشتر میشود که بدانیم تشخیص دقیق خرابی میتواند از تعویض اشتباه قطعات، افزایش هزینهها و خطرات احتمالی جلوگیری کند.
——————————————————————————————————————————————
دیاگ چیست؟

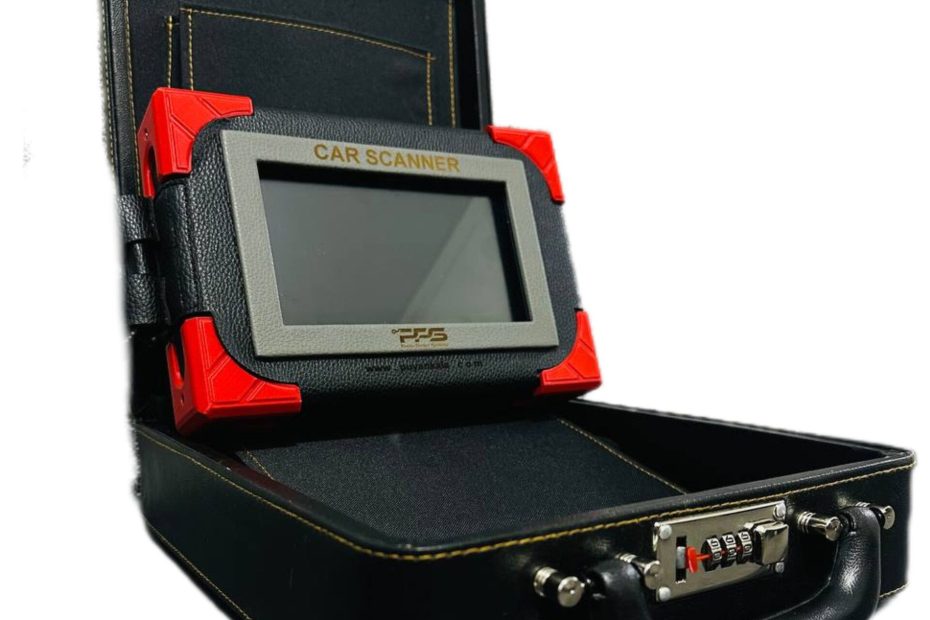

«دیاگ» مخفف واژه Diagnostic بهمعنای تشخیص عیب است.این دستگاه بهطور کلی وسیلهای است که به خودرو متصل شده و اطلاعات واحد کنترل الکترونیکی را دریافت میکند. این اطلاعات شامل:
• کدهای خطا (Fault Codes یا DTCs)
• پارامترهای لحظهای موتور (Live Data)
• تست قطعات (Actuator Test)
• اطلاعات کلی وضعیت سیستمها
—————————————————————————————————————-
نحوه عملکرد دستگاه دستگاه عیب یاب
۱. اتصال به خودرو
دستگاه دیاگ از طریق سوکت OBD یا OBD-II به خودرو متصل میشود. این سوکت معمولاً زیر فرمان یا کنار پدالها قرار دارد.
۲. برقراری ارتباط با ECU
پس از اتصال، دستگاه پروتکلهای ارتباطی خودرو مانند CAN، KWP، ISO و… را شناسایی کرده و ارتباط با ECU برقرار میشود.
۳. خواندن کد خطا (DTC)
هر خطا یک کد منحصربهفرد دارد، مانند:
• P0300: احتراق ناقص
• P0171: کمبود سوخت
این کدها اساس تشخیص اولیه هستند.
۴. نمایش دادههای لحظهای
این دستگاه اطلاعاتی مانند دمای موتور، فشار سوخت، وضعیت سنسورها، دور موتور و… را نمایش میدهد. این دادهها برای تشخیص دقیق مشکل بسیار مهم هستند.
۵. تست عملگرها
تکنسین میتواند از طریق دستگاه عیب یاب عملکرد قطعاتی مانند پمپ بنزین، انژکتورها، فن رادیاتور و… را فعال و تست کند تا از سالم بودن آنها مطمئن شود.
۶. پاک کردن خطاها
بعد از تعمیر مشکل، کدهای خطا پاک میشود تا سیستم دوباره خطای جدید را ثبت کند.
——————————————————————————————————————————————
انواع خطاهای قابل تشخیص با دیاگ
1. خطاهای موتور و سیستم سوخترسانی
2. خطاهای سنسورها (اکسیژن، دما، هوا و …)
3. خطاهای ABS و سیستم ترمز
4. خطاهای ایربگ و سیستمهای ایمنی
5. خطاهای گیربکس اتوماتیک
6. خطاهای سیستم بدنه (BCM)
7. خطاهای تهویه مطبوع خودرو
——————————————————————————————————————————————
مزایای استفاده از دستگاه عیب یاب
• تشخیص سریع و دقیق مشکل
• کاهش هزینه تعمیر
• جلوگیری از تعویض اشتباه قطعات
• امکان مشاهده عملکرد واقعی سنسورها
• کمک به افزایش عمر خودرو
• تحلیل تخصصی برای جلوگیری از خرابیهای بعدی
——————————————————————————————————————————————
نقش دیاگ در تعمیرات حرفهای
تکنسینهای حرفهای از دستگاه عیب یاب فقط برای خواندن خطا استفاده نمیکنند؛ بلکه با تحلیل دادههای لحظهای، تست قطعات و مقایسه با مقادیر استاندارد، مشکل اصلی را ریشهیابی میکنند. یک خطای ساده ممکن است ناشی از چندین علت مختلف باشد؛ بنابراین این دستگاه ابزار تشخیص است، نه ابزار تعمیر.
تعمیرکار متخصص باید بتواند بین اطلاعات نمایشدادهشده و وضعیت واقعی خودرو ارتباط منطقی برقرار کند.
——————————————————————————————————————————————
و در نهایت
با توجه به گسترش سیستمهای الکترونیکی در خودروهای جدید، این دستگاه به یکی از ضروریترین ابزارها در صنعت تعمیرات خودرو بدل شده است. استفاده صحیح و حرفهای از دیاگ میتواند هزینهها را کاهش دهد، دقت تعمیر را افزایش دهد و از خرابیهای مجدد جلوگیری کند. آینده تعمیرات خودرو به سمت هوشمندی بیشتر حرکت میکند و دیاگ نقش اصلی را در این مسیر ایفا خواهد کرد.
